COLD FORMING MATERIALS

Стальная проволока для холодной высадки SWCHB 726

MATERIALSENGINEERINGCREATION GROUP

Центр продукции / Стандарт JIS / ДЖИС Г3508

Стальная проволока для холодной высадки SWCHB 726

Диаметр проволоки: 0,40-46 мм

Предел прочности: Пожалуйста, обратитесь к странице технической информации

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupЭто Китай. Это эталонная компания, которая имеет 20-летний опыт работы на предприятии, которое фокусируется на стальной проволоке холодного качества во всей управленческой команде. Мы имеем хорошее отношение с много поставщиков яруса одного в автомобильной промышленности и полностью провод провода поставлен сталелитейными заводами бренда. Все заказы отслеживаются на 100%.

Технические условия поставки

Процесс DA:

Качество поверхности

- : Непрерывный, гладкий

- : Без стежков, без накладок, выбоин, царапин, без следов растяжения

- : Без ржавчины

Прикладная промышленность

- : Автомобильная промышленность

- : Строительство

- : Индустрия машинного оборудования & оборудования

- : Другие отрасли

Тематическое исследование

Products & Service

Катанка

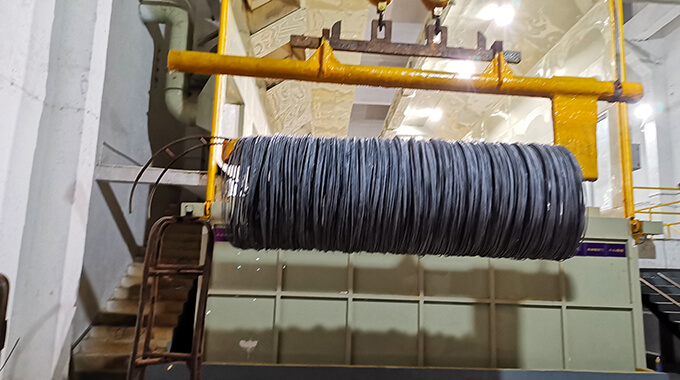

Травление и фосфатирование

Холодное волочение

Сфероидизирующий отжиг

Инспекция

Готовая продукция

1. Химический состав

Таблица 1-Химические ингредиенты, единиц %

		Таблица 1 – Химический состав
						Единица измерения %
Марка стали	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

Все типы стали в этой таблице не должны превышать 0,30% Cu, 0,20% Ni и 0,20% Cr. Примечание a) Нижнее предельное значение Si может быть установлено на величину менее 0,10% по соглашению между принимающими сторонами. B) Содержание B может быть 0,000 5% или более в зависимости от соглашения между принимающими сторонами.

2. Иншанс

Таблица 3 Расстояние и твердость от обжига конца

Марка стали	Расстояние от закалённого торца mm																Температура термообработки ℃
Марка стали	Твёрдость HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	Нормализация	Закалка
SWRCHB223	Верхний предел / Нижний предел	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	Верхний предел / Нижний предел	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	Верхний предел / Нижний предел	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	Верхний предел / Нижний предел	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	Верхний предел / Нижний предел	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	Верхний предел / Нижний предел	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	Верхний предел / Нижний предел	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	Верхний предел / Нижний предел	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	Верхний предел / Нижний предел	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	Верхний предел / Нижний предел	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	Верхний предел / Нижний предел	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	Верхний предел / Нижний предел	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. Механические свойства линии

Таблица 5 Механические свойства линий по процессу DA

Механические свойства катанки процесса DA
Марка стали	Предел прочности при растяжении N/mm2	Относительное сужение %	Твёрдость (Справочно) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

Примечания В случае диаметра 1 провода 20 мм или более значение диафрагмы уменьшено на 5 от значения таблицы 2. Кроме того, для 3 мм или меньше диафрагма не указана. 2 Н/мм2 = 1 МПа

4. Глубокое образование де-угля

Таблица 6 Средняя допустимая глубина деканации

Средняя глубина обезуглероживания
Диаметр проволоки （mm）	Глубина ферритного обезуглероживания	Общая глубина обезуглероживания
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

В случае линии между глубиной декарбурирование SWCH30K и SWCH50K и обозначением ордера выполняется испытание 10.3.1, и допустимый предел средней глубины декарбурирование соответствует таблице 4. Однако, Линия, имеющая диаметр более 32 мм, является предметом соглашения между принимающими сторонами.

5. Допускается диаметр проволоки и дифференциальное отклонение

Таблица 7 Допустимое значение диаметра проволоки и разницы в разнице

Таблица 7 – Допуск диаметра проволоки и отклонение
		Единица измерения mm
Диаметр проволоки	Допуск	Овальность
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013

Примечание (3) Разница в отклонениях относится к разнице между максимальным значением и минимальным значением диаметра в одном и том же поперечном сечении линии.

Product Detail Technical Information Inspection Packaging
