COLD FORMING MATERIALS

Стальная проволока для холодной высадки SWCH6A

MATERIALSENGINEERINGCREATION GROUP

Центр продукции / Стандарт JIS / ДЖИС Г3507

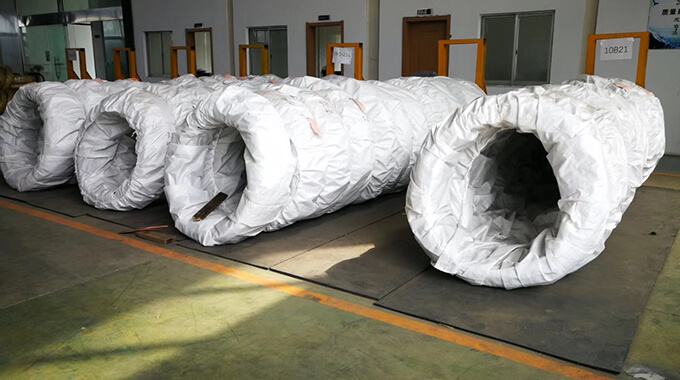

Стальная проволока для холодной высадки SWCH6A

Диаметр проволоки: 0,40-46 мм

Предел прочности: Пожалуйста, обратитесь к странице технической информации

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupЭто Китай. Это эталонная компания, которая имеет 20-летний опыт работы на предприятии, которое фокусируется на стальной проволоке холодного качества во всей управленческой команде. Мы имеем хорошее отношение с много поставщиков яруса одного в автомобильной промышленности и полностью провод провода поставлен сталелитейными заводами бренда. Все заказы отслеживаются на 100%.

Технические условия поставки

D Процесс:

Процесс DA:

Качество поверхности

- : Непрерывный, гладкий

- : Без стежков, без накладок, выбоин, царапин, без следов растяжения

- : Без ржавчины

Прикладная промышленность

- : Автомобильная промышленность

- : Строительство

- : Индустрия машинного оборудования & оборудования

- : Другие отрасли

Тематическое исследование

Products & Service

Катанка

Травление и фосфатирование

Холодное волочение

Сфероидизирующий отжиг

Инспекция

Готовая продукция

1. Химический состав

Таблица 1-Химические ингредиенты, единиц %

Марка стали	C	Si	Mn	P	S	Al	Классификация
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Сталь, эквивалентная кипящей стали
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Сталь, раскисленная алюминием
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Спокойная сталь

Все типы стали в этой таблице не должны превышать 0,30% Cu, 0,20% Ni и 0,20% Cr.

2. Механические свойства линии

Таблица 2 Механические свойства линий по процессу D

Марка стали	Группа диаметров проволоки mm	Предел прочности при растяжении N/mm²	Относительное сужение %	Твёрдость (Справочно) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

Примечания В случае диаметра 1 провода 20 мм или более значение диафрагмы уменьшено на 5 от значения таблицы 2. Кроме того, для 3 мм или меньше диафрагма не указана. 2 Н/мм2 = 1 МПа

Таблица 3 Механические свойства линий по процессу DA

Марка стали	Предел прочности при растяжении N/mm²	Относительное сужение %	Твёрдость (Справочно) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Примечания 1. Линия используемая для продукта, который нужно подвергать термической обработке, которая тип СВЧ6Р к СВЧ27К, может иметь нижний предел прочности на растяжение более низкий чем значение в таблице 3 согласно согласованию между принимающими сторонами. 2. При диаметре провода 20 мм или более диафрагма уменьшается на 5 от значения, приведенного в таблице 3. Для 3 мм или менее диафрагма не определена. 3 1Н/мм2 = 1 МПа

3. Глубина декаинации угля.

Таблица 4 Допустимые пределы средней глубины деканации

Единица измерения mm
Диаметр проволоки	Глубина ферритного обезуглероживания	Общая глубина обезуглероживания
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

В случае линии между глубиной декарбурирование SWCH30K и SWCH50K и обозначением ордера выполняется испытание 10.3.1, и допустимый предел средней глубины декарбурирование соответствует таблице 4. Однако, Линия, имеющая диаметр более 32 мм, является предметом соглашения между принимающими сторонами.

4. Допускается диаметр проволоки и дифференциальное отклонение

Таблица 5 Допустимая разница диаметра проволоки и разницы

Диаметр проволоки	Допуск	Овальность
≤ 3	0-0.025	≤ 0.013
Свыше 3 до 6 включительно	0-0.030	≤ 0.015
Свыше 6 до 10 включительно	0-0.036	≤ 0.018
Свыше 10 до 18 включительно	0-0.043	≤ 0.022
Свыше 18 до 30 включительно	0-0.070	≤ 0.035
Свыше 30 до 40 включительно	0-0.100	≤ 0.050
Свыше 40 до 50 включительно	0-0.150	≤ 0.070

Примечание (4) Разница в отклонениях относится к разнице между максимальным значением и минимальным значением диаметра в одном и том же поперечном сечении линии.
